|
 |
| 联系人：曾小姐 |
| 手机：13600284936 |
| 电话：0769-23296819 |
| 传真：0769-89032809 |
| E-mail：szfufa@vip.163.com |
地址：东莞市万江区莫屋社区莫屋大街
2号 |
|
 |
|
|
|
锂离子电池包装要求对外界气体、水汽具有绝对的阻隔性，电芯的涨气大部分和极耳有关系。因此极耳的制做至关重要。用于聚合物锂离子电池封装的极耳必须具备三方面性能；1）胶块必须与金属Cu-Ni、Ni、Al及铝塑膜内层材料有良好的热封粘接性能；2）极耳本身具有良好的耐电解液及抗HF性能。 3) 胶块中间绝缘层能有效防止Cu-Ni、Ni、Al与铝塑膜铝箔之间短路。
普通极耳（无特殊涂层）即便在制做时初始热封强度很高，在电解液中浸泡只要几个小时，胶块与金属Cu-Ni、Ni、Al之间自然脱离，无任何剥离强度。采用普通极耳封装的电芯，由于电解液很容易破坏绝缘胶块与Cu-Ni、Ni、Al之间的粘接机制（特别是Al极耳），极耳处阻隔性能很快下降，外界水分和空气逐渐进入电芯，造成电芯涨气、失效，这样的电芯在常温环境下短则1个月、长则3个月或半年一般就会涨气。
华创公司开发的极耳Cu-Ni、Ni、Al表面特殊纳米涂层除了与胶块和Cu-Ni、Ni、Al金属表面有良好的粘接性能外，更重要的是还具有优越的耐电解液及抗HF性能，在电解液中还保持着初始的热封强度，从根本上解决了普通极耳不耐电解液这一最薄弱的环节，从而保证封装后的电芯在后续存储及使用过程中长久的密封性。此外所采用的胶块采用进口三层共挤膜（结构见附图），中间绝缘层熔点高，在正常热封条件下绝缘层不会熔化，有效防止Ni与铝塑膜铝箔之间短路，切断了电芯产生腐蚀的必要条件。采用特殊涂层的极耳很好地解决了上述问题，甚至可将电芯封口宽度减小到3mm，经批量实验验证这种3mm封口电芯在长时间存放无一涨气。
极耳规格简介
|
导电体规格
|
材料
|
正极……铝 纯度在99.5%以上
负极……镍 纯度在99.5%以上
负极……铜镀镍铜纯度在99.5%以上
|
|
尺寸
|
厚度0.10-0.30mm
宽度4.0-100.0mm
|
| 热封绝缘胶带规格 |
材料厚度（单层） |
黄胶（0.1/0.072mm）黑胶（0.1/0.072mm）白胶（0.08mm）
|
极耳
结构 |
导电体长度 |
根据客户需要具体确定
|
| 绝缘胶带宽度 |
根据客户需要具体确定
|
| 绝缘胶带长度总厚度 |
根据客户需要具体确定
|
注：（1）可根据客户需求使用胶块及使用不同厚度的导电体。
（2）极热热封参数（供参考）：温度：190±5℃ 时间：3--5S
压力：0.3～0.5MPa 软平封( 铜+矽胶垫)
约1.0MPa 硬平封( 铜+铜)

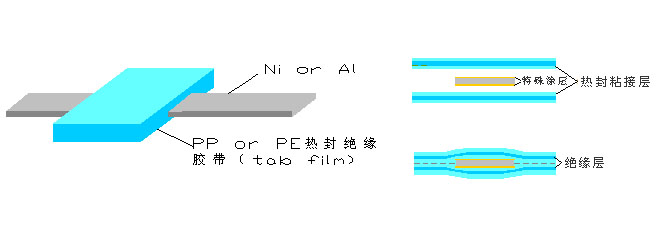

极耳附图
|
|
|
